怎么获取隐形车衣车型数据?3D扫描!

隐形车衣电脑裁膜数据的获取方法!

众所周知,专车专用的隐形车衣,裁膜是需要依赖车型数据的,但如果刚出的新车呢,新车首发肯定没有数据,怎么办,如何获取车型数据呢?常用的一个正解方法是:3D扫描!以极氪001为例,数据采集的具体操作流程,详情如下:


1、确定贴膜部位

首先,我们需要一辆实体的极氪001。拿到这台车,首先确定贴膜部位,看下哪里需要贴隐形车衣,哪里能贴就对哪里进行3D扫瞄!极氪001全车17个大的位置要贴,分别是:

  • 前保险杠,分上下两段;

  • 后保险杠,

  • 机盖,分上下两段;

  • 4个门;

  • 2个前叶子板;

  • 2个后叶子板;

  • 2个侧裙;

  • 2个顶条;

  • 后备箱盖;

  • 尾翼;

  • 车顶;

  • 以及反光镜、电盖、内饰等小块20多处。

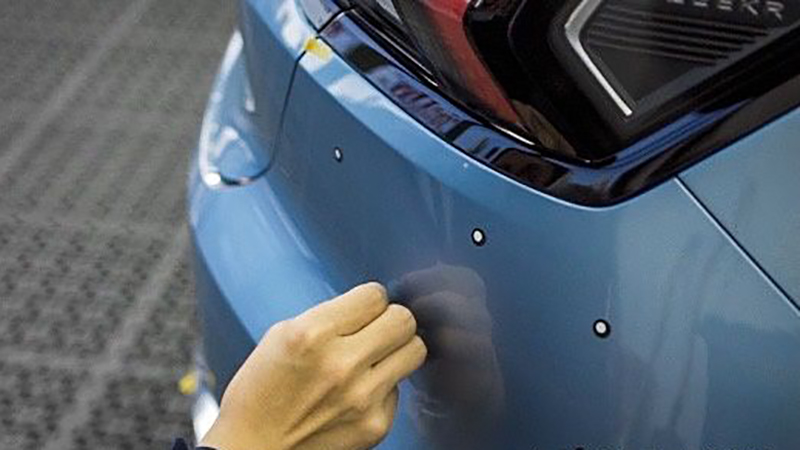

2、贴3D扫描点

第二步,就是在这些部位装贴3D扫描点,扫描有磁场感应,通过扫描就会出一个3D的模型,贴的越密集,数据越精准。想要获取这辆极氪001的装贴隐形车衣的车型数据,全车要贴扫描点1000多个,贴上去再取回来,往返需要2000余次。

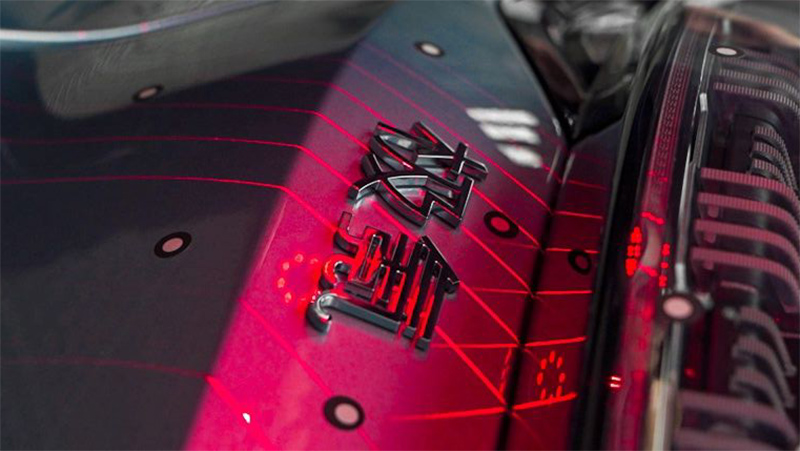

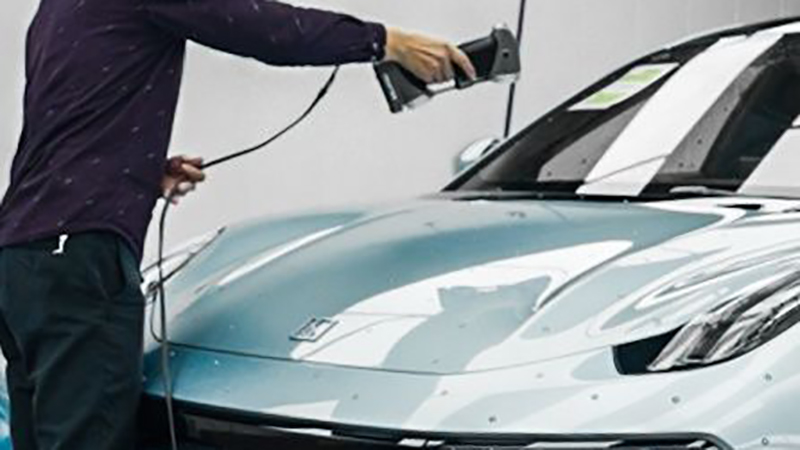

3、3D扫描

接下来,就是拿3D扫描仪扫这个车,一寸一寸的扫,最终要在电脑里形成一个3D的车型结构图,这就是我们的原始数据,这个原始数据不能不能直接用的,需要做数据转曲。

值得一提的是,3D扫描仪的价格还是比较贵的,扫描的这台价值40万,比车还贵,这就是为什么大部分的门店不用专车专用,只有优秀的门店才用专车专用(裁膜机+数据费用约3万/年)的原因。


4、3D转2D,立体转平面

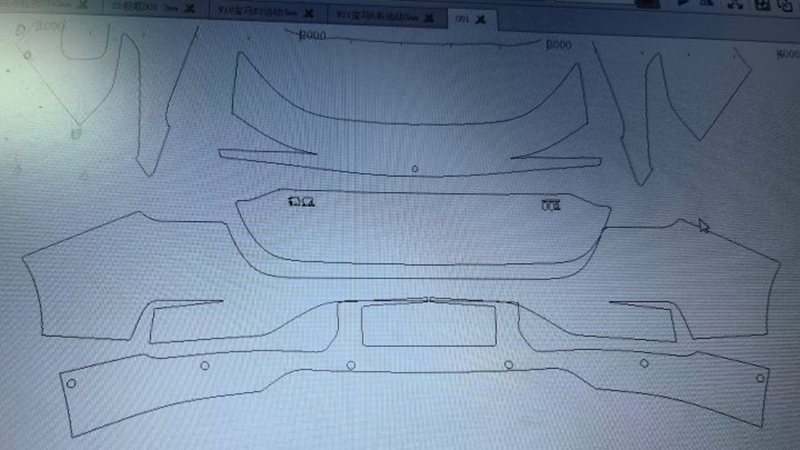

通过扫描,已经获取到这些部位的3D数据,下面要做的,就是要把数据由3D转化成2D,由立体模型转为平面图的过程了。车是立体的,膜是平面的,这个需要专业的技术花时间进行转换。


5、数据调整扩边

经过上述的转换,获得的极氪001车型数据,加载到隐形车衣裁膜机,基本上就能用了。但是,实际贴隐形车衣/贴膜的时候,是需要包边操作的。因此,实际数据要在基础数据的边缘调整扩边,加出10-15mm的范围用于包边。

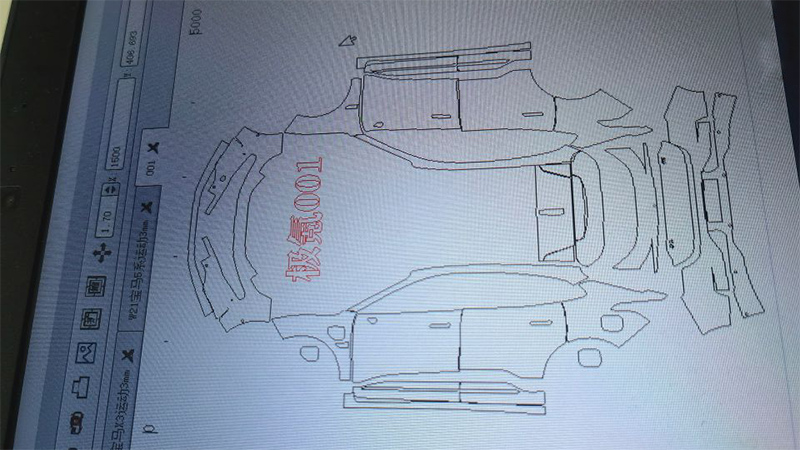

经过以上五个步骤,最终就获取到了这辆极氪001车型的隐形车衣专车专用数据了,数据存到数据库,后面再遇到该车型,就可以直接用这个数据进行电脑裁膜了。这就是通过3D扫描获取车衣车型数据的方法!


本篇文章所有图片均为车艺尚真实拍摄,欢迎转发分享!转载请注明 车艺尚原创
